이 글에서는 "JMOD-128-1" 모듈과, 이 모듈이 사용하는 마이크로 컨트롤러 "ATmega128A"에 필요한 개발환경을 설정하는 방법을 다루고 있다.
<목 차>
1. 사용 장비
2. 프로그램 설치
3. 프로젝트 생성
4. 프로젝트/솔루션 빌드
5. 모듈 인식 및 펌웨어 퓨징
6. 장치 제거
1. 사용 장비
사용할 장비는 "JMOD-128-1" 모듈로, 마이크로 프로세서는 ATmega128A를 사용한다.
(구매 링크: https://www.eleparts.co.kr/goods/view?no=528130 )

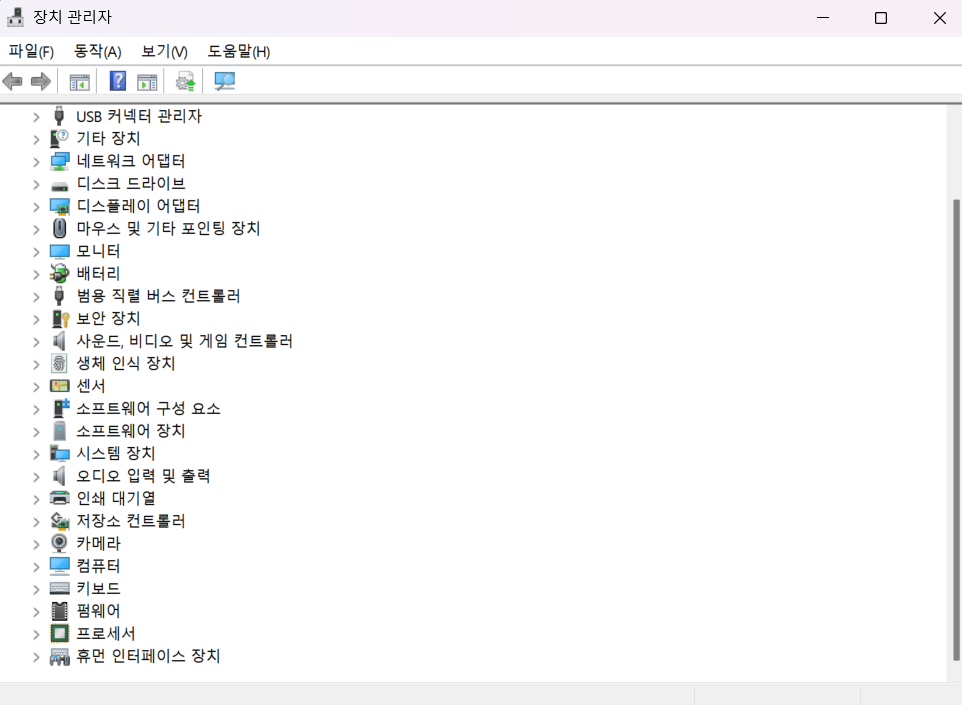

모듈을 컴퓨터에 연결했다면, 장치 관리자의 "포트(COM & LPT)" 에서 인식이 됬는 지 확인해야 한다.
장치에 필요한 드라이버는 바로 아래에서 설치할 것이다.
2. 프로그램 설치
설치해야 하는 프로그램에는 VCP 드라이버, microchip studio 총 2가지가 있다.
VCP 드라이버는 컴퓨터~모듈 간 통신, microchip studio는 펌웨어의 개발 및 퓨징에 필요하다.
1) VCP 드라이버 설치

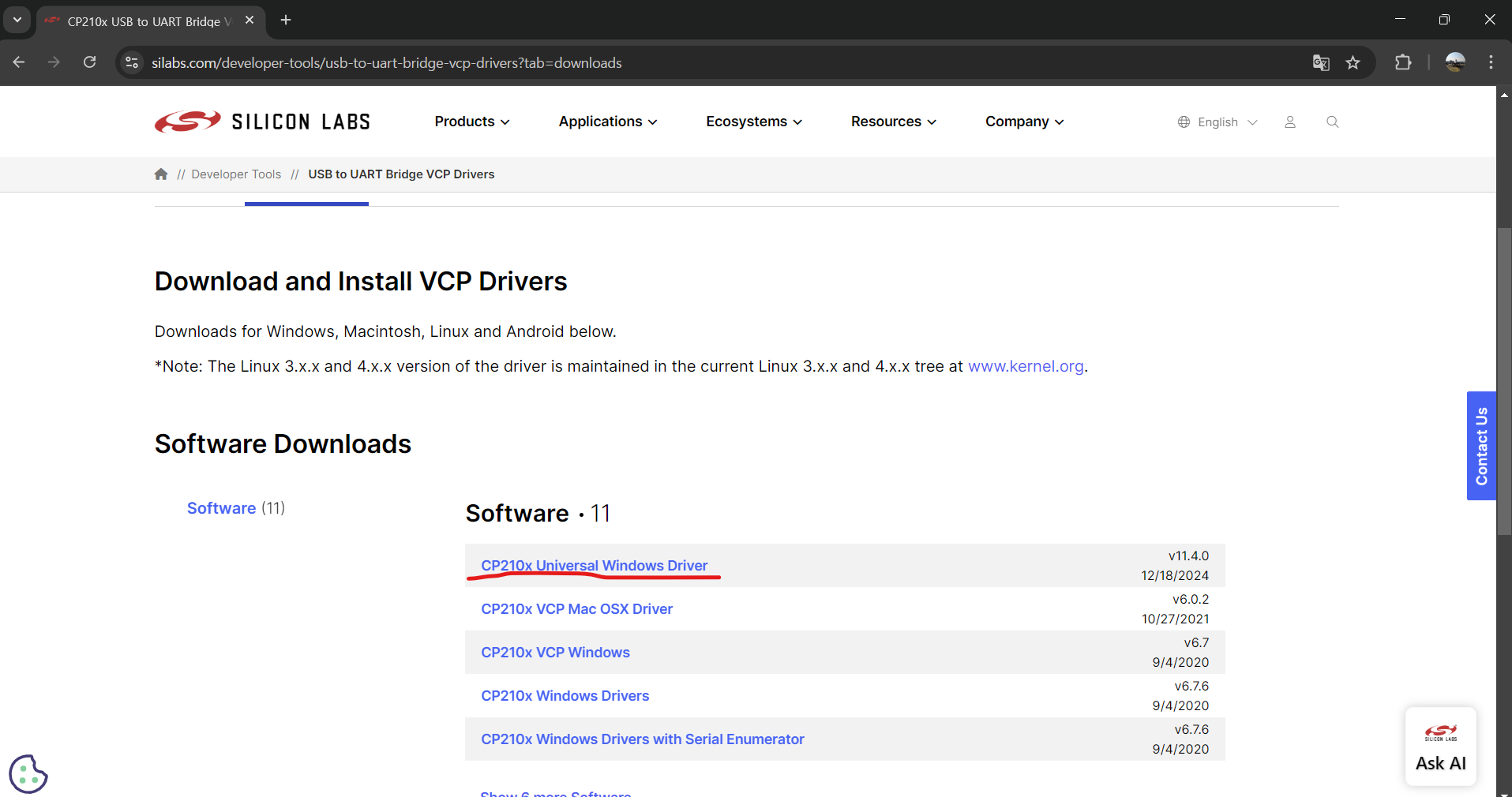

우선 silabs.com 에서 "CP210x Universal Windows Driver"를 다운받아 압축을 해제한다.

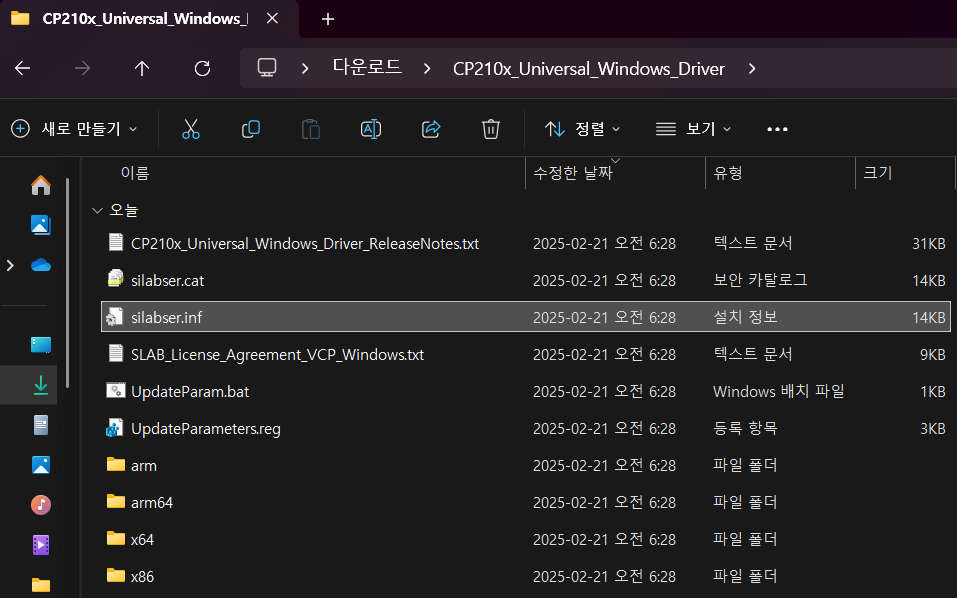

압축을 해제한 폴더에서 "silabser.inf"를 우클릭하여, 설치 버튼을 누른다.
그러면 모듈과의 통신에 필요한 드라이버를 설치할 수 있다.
2) Microchip studio(구 명칭: Atmel studio)
이는 Mirochip Studio의 공식 사이트에서 다운로드 받을 수 있다.

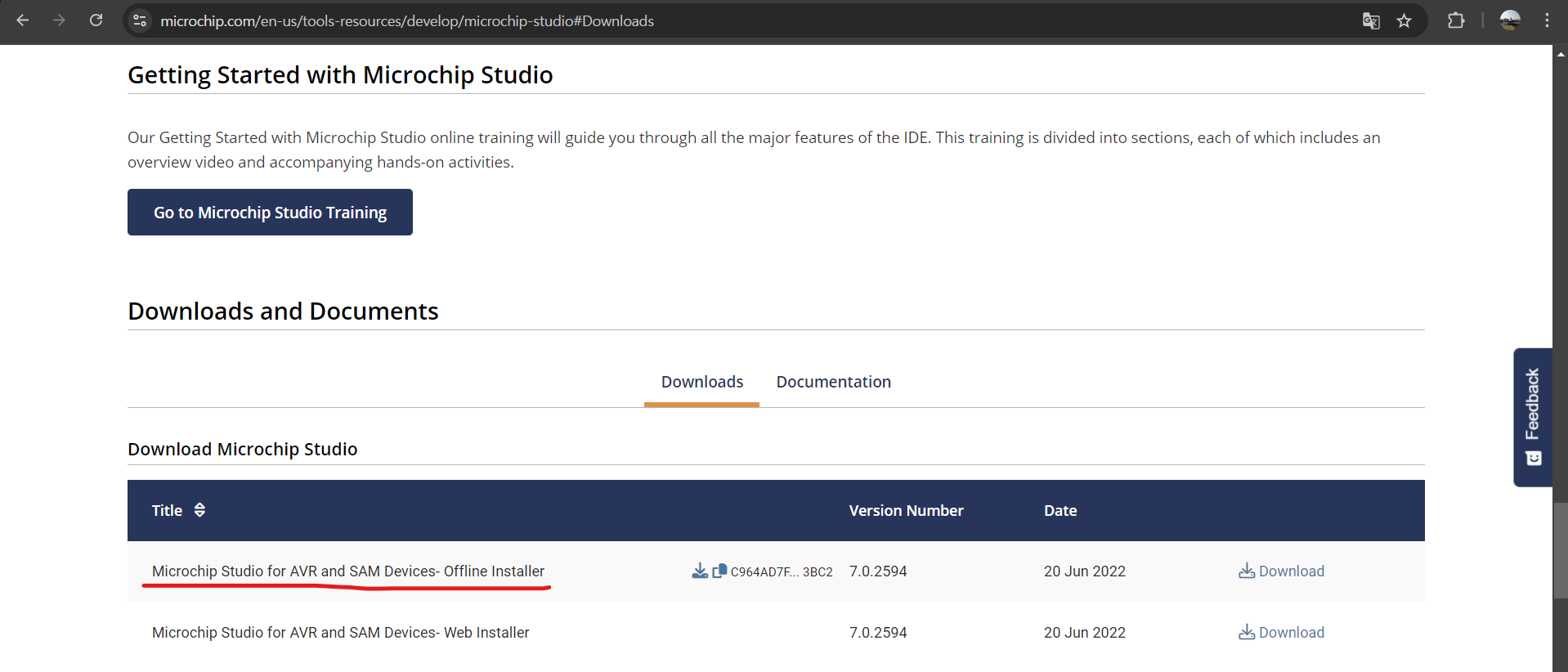

단, "Offline Installer"를 설치해야 인터넷 연결이 없는 상태에서도 개발을 진행할 수 있다.
3. 프로젝트 생성

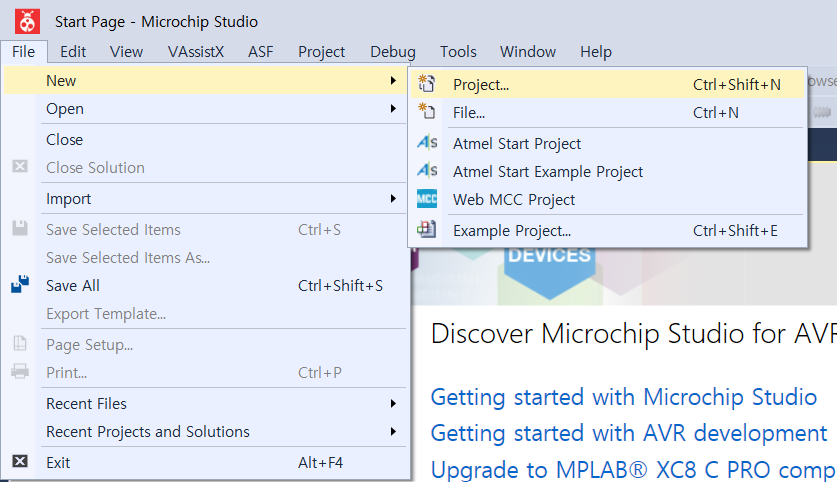

Microchip studio의 맨 왼쪽 상단에서, "New"의 "Project"를 클릭한다.
그 다음, 새로 생성할 프로젝트의 종류와 이름, 생성 위치를 설정한다.
종류는 "GCC C executable project"를 선택하고, 생성 위치는 기억하기 쉬운 장소를 사용한다.
생성 위치의 경로에는 한글이 들어있어선 안된다는 점에 주의하자.
이름과 경로를 선택했다면, 프로젝트가 사용할 마이크로 프로세서를 선택한다.

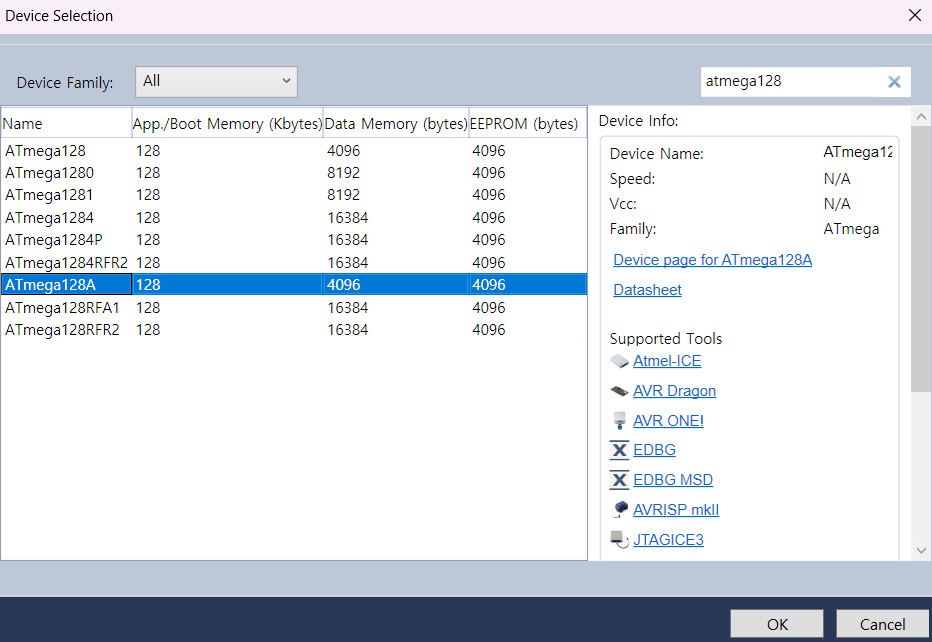

"JMOD-128-1" 모듈은 "ATmega128A"를 사용하므로, "ATmega128A"를 찾아 선택한다.
모두 설정했다면, 위와 같이 C언어 소스코드를 작성할 수 있는 창이 나타난다.
4. 프로젝트/솔루션 빌드

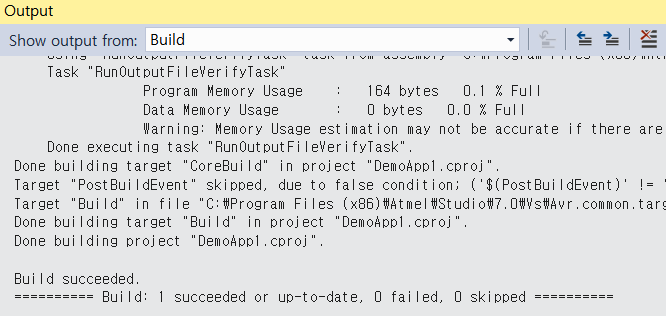

"Build"의 "Build 프로젝트_이름" 버튼을 누르면, 현재 우리가 사용하는 프로젝트(이름: "DempApp1")의 소스코드를 컴파일하여, 펌웨어로 만들 수 있다.

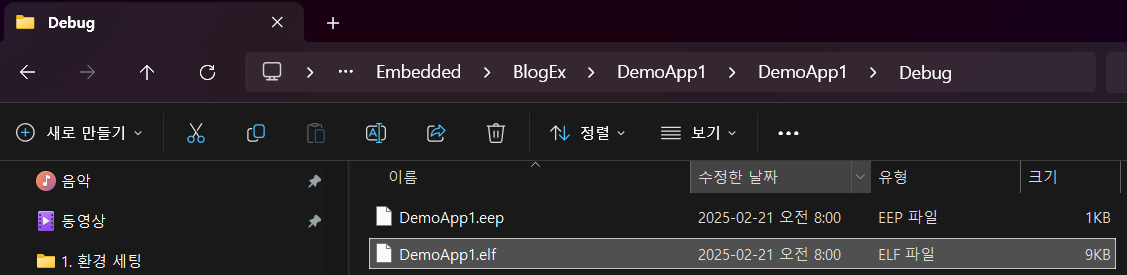

빌드한 펌웨어는 "솔루션_이름/프로젝트_이름/모드" 아래서 찾아볼 수 있다.
5. 모듈 인식 및 펌웨어 퓨징

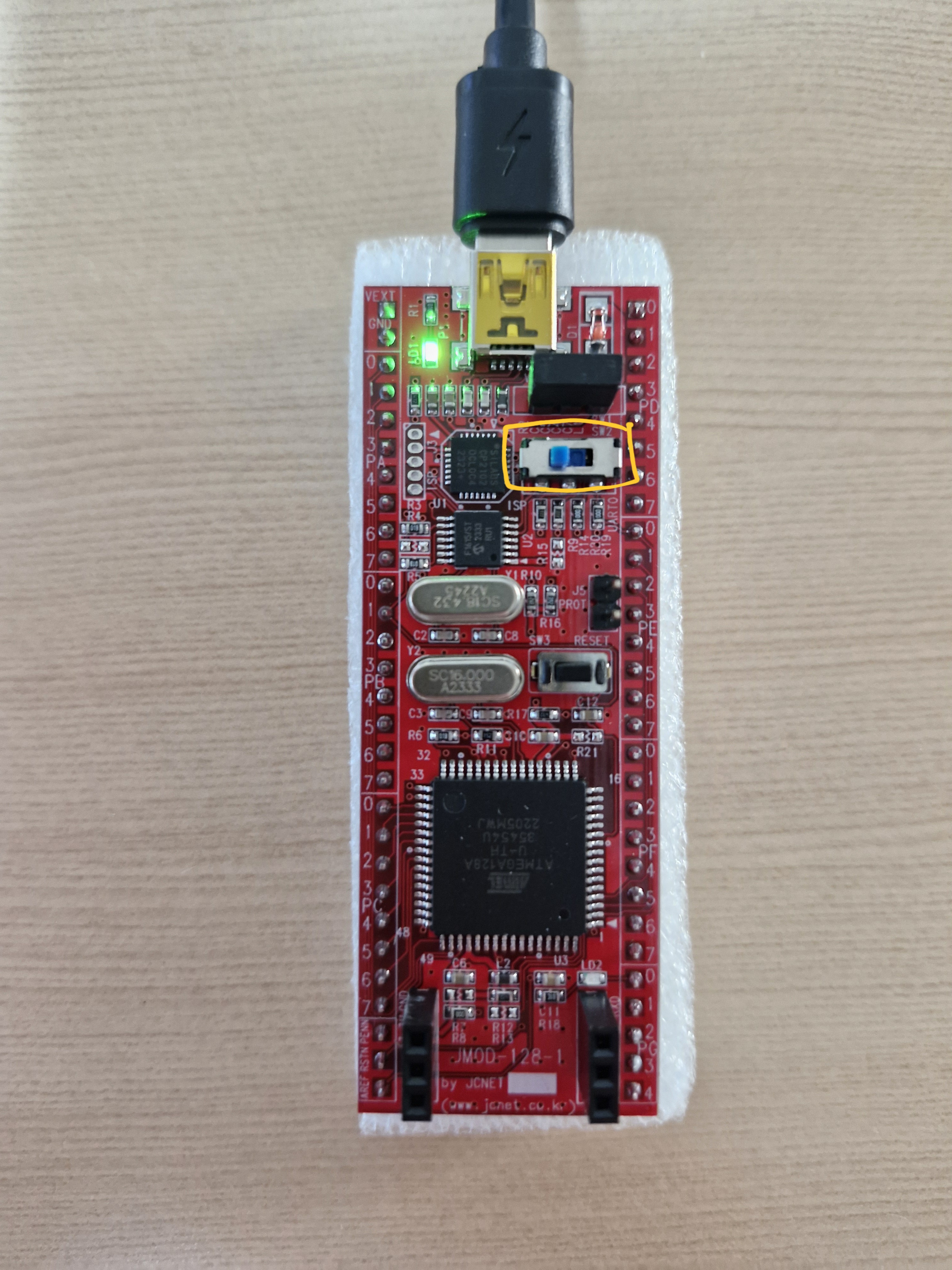

펌웨어를 퓨징하기 위해선, 모듈의 "ISP/UART" 스위치는 위와 같이 "ISP"(왼쪽)로 위치시켜야 한다. 그렇지 않다면 펌웨어를 모듈에 퓨징할 수 없다.
다음으로 "Add target" 메뉴에서 타겟 (펌웨어를 설치할 모듈)이 사용하는 COM 포트를 microchip studio에게 알려줘야 한다.
그래야 "Device programming"메뉴를 통해 타겟을 인식하고, 펌웨어를 퓨징할 수 있다.
1) COM 포트 인식
펌웨어를 퓨징하기 위해선, 모듈이 사용하는 COM 포트를 microchip studio에게 알려줘야 한다.

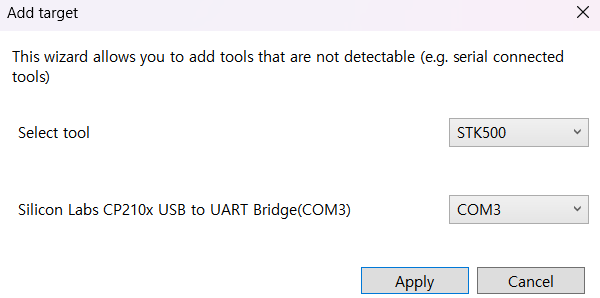

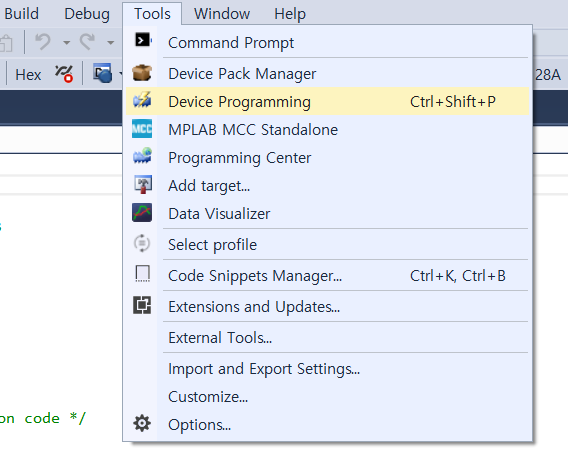

이는 "Tools"의 "Add target" 메뉴에서 설정할 수 있다.
"Select tool" 에서 STK500을 선택하면, 모듈이 사용하고 있는 COM 포트 (여기서는 COM3)는 자동적으로 설정이 된다.
마지막으로 "Apply"를 누르면, 타겟을 추가할 수 있다.
2) 퓨징
모듈에 펌웨어를 퓨징하기 위해, tool과 device를 먼저 설정해야 한다.

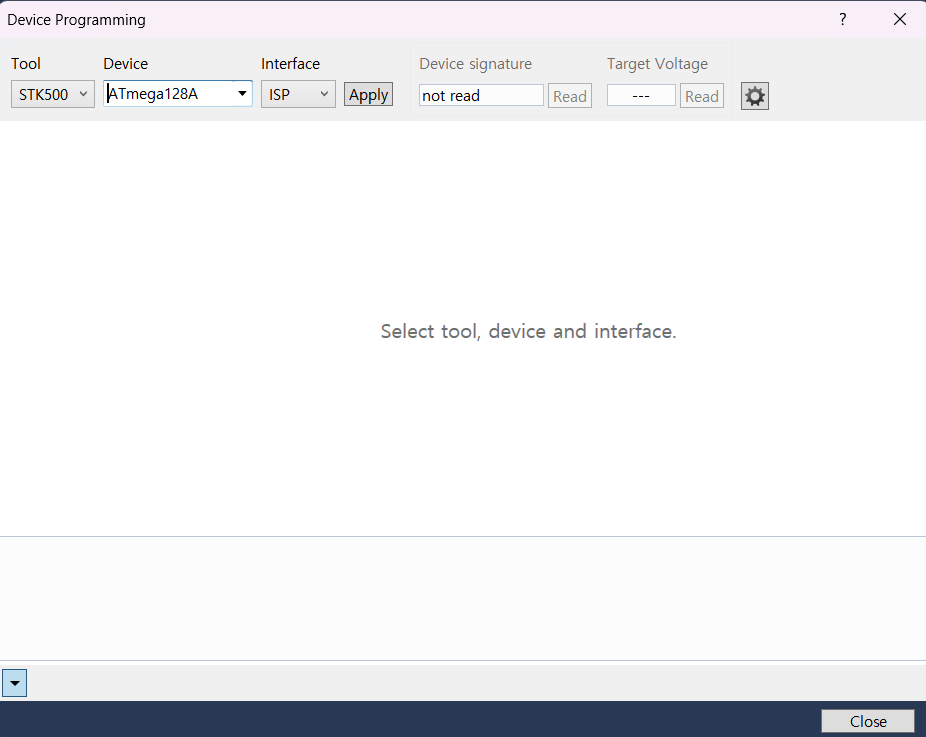

"Device programming" 메뉴에서 "tool"은 STK500, "device"는 ATmega128A를 선택하여 "Apply"를 누르면 아래와 같은 설정 화면을 볼 수 있다.

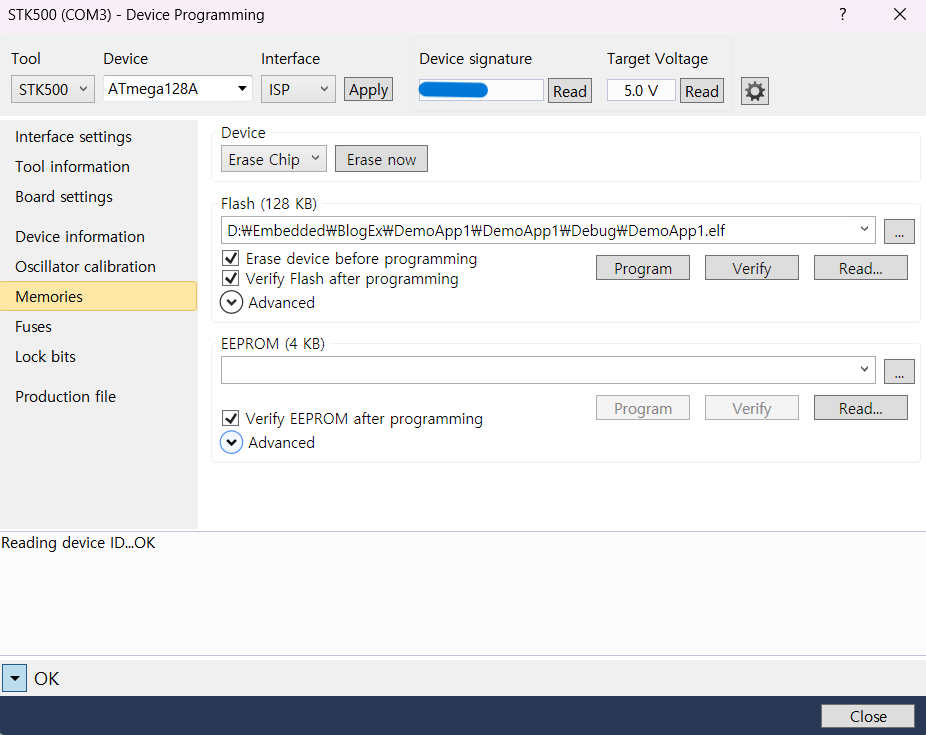

"Memories" 메뉴에서 퓨징할 펌웨어를 선택할 수 있다.
마지막으로 "Program" 버튼을 누르면, 앞서 빌드한 펌웨어를 모듈에 퓨징할 수 있다.
6. 장치 제거

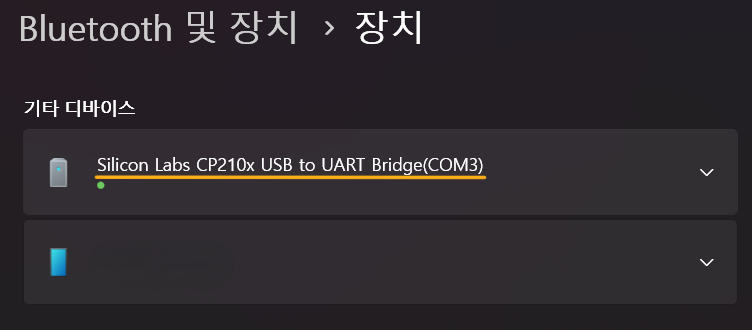

Microchip studio 창을 닫고, "설정"에서 "Bluetooth 및 장치" 메뉴에 들어가서, "기타 디바이스" 아래에 앞서 연결한 모듈이 있는 지 확인한다.
해당 모듈을 누르고, "제거" 버튼을 누르면 컴퓨터에서 모듈을 안전하게 뺄 수 있다.
장치관리자에서 확인하면, 연결한 모듈이 인식되지 않는 모습을 확인할 수 있다.
이제 컴퓨터에서 모듈과 연결한 USB선을 빼도 무방하다.
